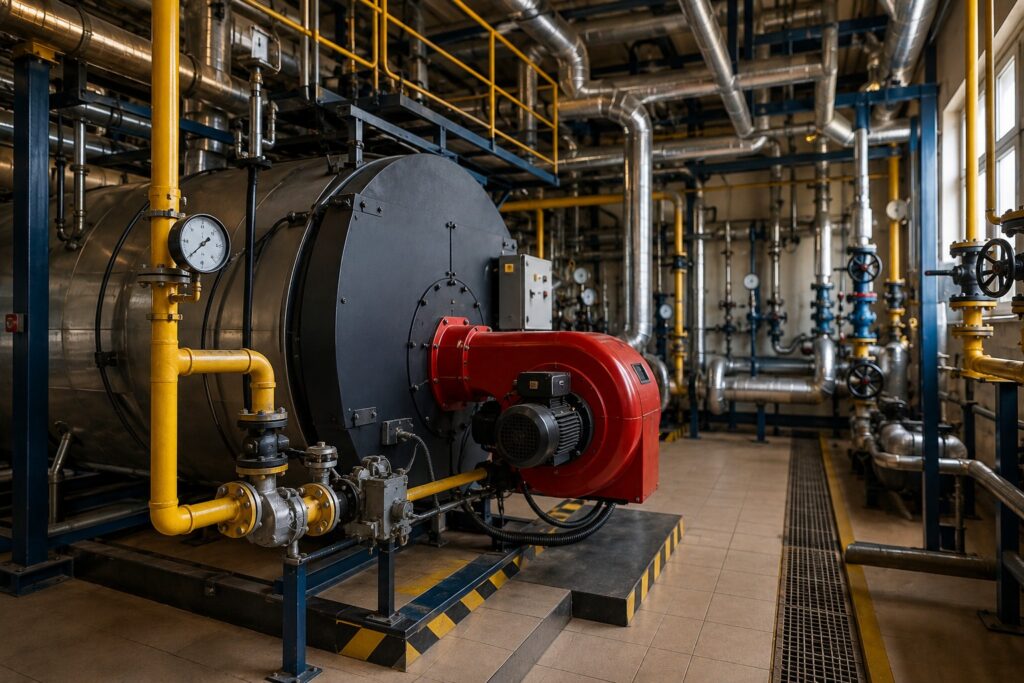

Тепловая энергоустановка, или теплоустановка, — это оборудование и связанные с ним трубопроводы и устройства, предназначенные для использования тепловой энергии в отоплении, вентиляции, горячем водоснабжении и технологических процессах. В технической документации Беларуси применяется прежде всего термин «теплоустановка». Не следует автоматически понимать под ним только котёл или установку, которая сжигает топливо: источник тепловой энергии и оборудование потребителя выполняют разные функции.
Для предприятия практический вопрос состоит не столько в названии оборудования, сколько в правильной организации его эксплуатации. Необходимо определить границы теплового хозяйства, ответственное лицо, эксплуатационную документацию, требования к персоналу, режимы обслуживания и ремонта, а также производственные факторы, возникающие на рабочих местах.
Если рядом с теплоустановкой работают люди, отдельно оценивают условия труда. Шум насосов, нагретые поверхности, неблагоприятный микроклимат, химические вещества, продукты сгорания и другие факторы при наличии соответствующих источников проверяют посредством измерений вредных факторов производственной среды.
Что такое теплоустановка простыми словами
Теплоустановка — это оборудование, которое использует поступающую тепловую энергию для конкретной задачи предприятия.
Тепло может использоваться:
для отопления зданий;
нагрева воды;
вентиляции;
технологического нагрева;
сушки;
выпаривания;
тепловой обработки изделий;
работы теплообменного оборудования;
других технологических процессов.
В действующей технической терминологии теплоустановка относится к теплопотребляющему оборудованию, тогда как теплоисточник предназначен для производства тепловой энергии и теплоносителя.
Поэтому фразы «тепловая установка», «теплоустановка» и встречающееся в поиске выражение «тепловая энергоустановка» часто обозначают близкий круг оборудования, но при подготовке технической документации лучше использовать терминологию конкретного применимого ТНПА.
Чем теплоустановка отличается от энергоустановки
Энергоустановка — более широкое понятие. Она может быть связана с производством, преобразованием, передачей или использованием разных видов энергии.
Теплоустановка относится непосредственно к тепловой энергии.
Упрощённо различия можно представить так:
| Понятие | Практический смысл |
|---|---|
| Энергоустановка | Обобщённое понятие оборудования энергетического назначения |
| Теплоисточник | Производит тепловую энергию и теплоноситель |
| Тепловая сеть | Передаёт и распределяет тепловую энергию |
| Теплоустановка | Использует полученную тепловую энергию |
| Тепловой пункт | Присоединяет системы теплопотребления к тепловой сети, обеспечивает преобразование, распределение и учёт тепла |
| Система теплопотребления | Объединяет теплоустановки и соединяющие их трубопроводы или сети |
Такое разграничение важно для эксплуатации: требования к источнику тепла, тепловой сети, тепловому пункту и потребляющему оборудованию не следует смешивать.
Какие установки относятся к тепловым
Перечень значительно шире обычных систем отопления.
К теплоустановкам на предприятии могут относиться:
водоподогревательные установки;
теплообменники;
системы отопления;
установки систем вентиляции;
оборудование горячего водоснабжения;
сушильные установки;
выпарные установки;
ректификационные установки;
оборудование для термовлажностной обработки;
технологические установки, использующие горячую воду или пар;
другое теплопотребляющее оборудование.
ТКП 458-2023 отдельно рассматривает эксплуатацию тепловых пунктов, баков-аккумуляторов горячей воды, теплообменников, сушильных, выпарных, ректификационных и ряда других установок.
Является ли котёл теплоустановкой
Здесь важно определить функцию оборудования.
Котёл или другой теплогенератор, который производит тепловую энергию, относится к источнику тепла. Теплоустановка потребителя использует уже произведённую тепловую энергию.
Поэтому схема предприятия может выглядеть так:
теплоисточник → тепловая сеть → тепловой пункт → система теплопотребления → конкретные теплоустановки.
На небольшом автономном объекте отдельные элементы могут находиться рядом и восприниматься персоналом как единая система, но в технической документации их функции следует разделять.
Какие правила эксплуатации теплоустановок действуют в Беларуси
Для белорусских потребителей ключевым техническим документом является ТКП 458-2023 «Правила технической эксплуатации теплоустановок и тепловых сетей потребителей». Он утверждён постановлением Министерства энергетики Республики Беларусь от 27 апреля 2023 г. № 17 и заменил ТКП 458-2012. (Scribd)
Технический кодекс охватывает, в частности:
организацию эксплуатации;
подготовку персонала;
приёмку и допуск оборудования;
техническую документацию;
контроль использования тепловой энергии;
техническое обслуживание и ремонт;
эксплуатацию тепловых сетей;
тепловые пункты;
различные виды теплоустановок;
тепловую автоматику и средства измерений.
При этом для конкретного оборудования могут дополнительно действовать требования промышленной, пожарной безопасности, охраны труда, техническая документация изготовителя и другие применимые нормы.
Кто отвечает за эксплуатацию теплового хозяйства
Эксплуатация теплоустановок не должна оставаться зоной неопределённой коллективной ответственности.
На предприятии необходимо установить:
кто организует эксплуатацию теплового хозяйства;
кто обслуживает оборудование;
кто допускается к оперативным переключениям;
кто организует техническое обслуживание;
кто контролирует ремонт;
кто ведёт техническую документацию;
кто отвечает за подготовку персонала.
Действующие правила предусматривают организацию эксплуатации теплоустановок и тепловых сетей, требования к персоналу и наличие лица, отвечающего за тепловое хозяйство организации.
Для предприятия важно не только оформить назначение приказом, но и фактически предоставить ответственному сотруднику схемы, паспорта, инструкции, графики обслуживания и возможность контролировать состояние оборудования.
Какие документы нужны на теплоустановку
Документация должна позволять понять, что установлено на объекте, как оборудование должно работать и в каком техническом состоянии оно находится.
В зависимости от оборудования и схемы теплоснабжения используются:
паспорт теплоустановки;
паспорта оборудования;
протоколы и акты испытаний;
проектная документация;
исполнительные схемы;
руководство или инструкция изготовителя;
инструкции по эксплуатации;
оперативные схемы;
паспорт теплового пункта;
графики ремонта;
документы о проведённом техническом обслуживании;
режимные карты — где они требуются;
документы по средствам измерений;
журналы оперативного персонала;
другие документы конкретного объекта.
ТКП 458-2023 предусматривает ведение технической документации на теплоустановки, включая паспорт, схемы, эксплуатационные документы и графики соответствующих работ.
Типичная проблема предприятия — наличие документов на оборудование, которое уже несколько раз модернизировалось. После замены теплообменника, насосов, автоматики или изменения схемы старые чертежи и инструкции могут перестать отражать реальную систему.
Что проверить перед вводом теплоустановки в эксплуатацию
Перед эксплуатацией недостаточно установить оборудование и открыть арматуру.
Следует проверить:
Соответствие монтажа проектной документации.
Наличие необходимой исполнительной документации.
Проведение предусмотренных испытаний.
Исправность арматуры.
Наличие средств контроля температуры и давления.
Работу автоматики и защит.
Состояние тепловой изоляции.
Подготовку обслуживающего персонала.
Наличие эксплуатационных инструкций.
Выполнение установленной процедуры допуска и подключения.
ТКП 458-2023 предусматривает испытания после завершения строительно-монтажных работ и устанавливает порядок допуска теплоустановок и тепловых сетей к подключению. Для подключаемых установок требуется необходимая техническая документация и подготовленный персонал либо обслуживание специализированной организацией.
Какие опасности возникают при эксплуатации теплоустановок
Тепловая установка может одновременно создавать несколько групп производственных рисков.
Горячие поверхности
Трубопроводы, теплообменники, арматура и другие элементы могут нагреваться. Состояние теплоизоляции поэтому имеет не только энергетическое, но и санитарно-гигиеническое значение.
Давление теплоносителя
В системах с горячей водой и паром необходимо учитывать рабочее давление, состояние трубопроводов, арматуры и оборудования.
Повышенная температура воздуха
Тепловыделения способны изменять микроклимат помещения, особенно в небольших тепловых пунктах, котельных и производственных зонах.
Если необходимо подтвердить фактические параметры температуры, влажности и скорости движения воздуха, проводят измерение физических факторов.
Шум и вибрация
Источниками могут быть:
циркуляционные насосы;
вентиляторы;
горелочные устройства;
вспомогательное оборудование;
трубопроводы при неблагоприятном гидравлическом режиме.
Наличие источника ещё не означает превышение: фактический уровень устанавливается инструментальными измерениями.
Химические вещества
На объектах с процессами горения, реагентами водоподготовки либо технологическими выделениями может потребоваться контроль химических факторов.
Недостаточная вентиляция
В закрытом техническом помещении неправильный воздухообмен способен одновременно влиять на микроклимат, удаление избытков тепла и загрязняющих веществ.
Для проверки фактических расходов воздуха выполняют аэродинамические испытания систем вентиляции.
Что контролировать при эксплуатации тепловой установки
Контроль должен быть связан с характеристиками конкретного оборудования.
| Объект | Что требует внимания |
|---|---|
| Теплообменник | Герметичность, температурный режим, состояние поверхности и арматуры |
| Тепловой пункт | Давление, температура, автоматика, арматура, учёт тепловой энергии |
| Насосное оборудование | Рабочий режим, шум, вибрация, герметичность |
| Трубопроводы | Тепловая изоляция, опоры, соединения, утечки |
| Сушильная установка | Температурный режим, автоматика, вентиляция |
| Водоподогреватель | Температура, давление, состояние теплообменных поверхностей |
| Производственная теплоустановка | Параметры технологического процесса и производственной среды |
Один и тот же перечень нельзя механически использовать для всех объектов. Система отопления административного здания и технологическая сушильная установка требуют разного объёма эксплуатационного контроля.
Как организовать техническое обслуживание и ремонт
Техническое обслуживание необходимо строить по состоянию оборудования, требованиям изготовителя и установленному графику.
Оно может включать:
внешний осмотр;
контроль герметичности;
проверку арматуры;
контроль показаний приборов;
проверку автоматики;
очистку оборудования;
смазку и замену отдельных элементов;
устранение мелких дефектов;
испытания;
текущий и капитальный ремонт.
ТКП 458-2023 разделяет техническое обслуживание, текущий и капитальный ремонт теплоустановок и тепловых сетей. При обслуживании предусматриваются осмотры, проверки технического состояния, регулировка, наладка и другие необходимые операции.
Главная ошибка — ремонтировать систему только после явного отказа. Незначительная утечка, повреждение изоляции, нестабильное давление или постоянное ручное вмешательство в автоматику часто являются ранними признаками эксплуатационной проблемы.
Когда нужны гидравлические испытания
Необходимость и порядок испытаний зависят от вида установки, её параметров и применимых требований.
В действующем ТКП предусмотрены наружные и внутренние осмотры и гидравлические испытания соответствующих теплоустановок. Внеочередные испытания могут потребоваться, например, после капитального ремонта или реконструкции, длительного бездействия установки либо в иных предусмотренных правилами ситуациях.
Для предприятия это означает, что нельзя определять периодичность «по памяти» или по старому журналу. Нужно идентифицировать конкретный тип оборудования и применимый к нему порядок.
Как теплоустановка связана с производственным контролем
Эксплуатационный контроль оборудования и производственный контроль условий труда решают разные задачи.
Первый отвечает на вопросы:
исправно ли оборудование;
соответствует ли режим работы;
работают ли защиты и автоматика;
проводится ли обслуживание.
Второй позволяет определить:
какой шум воздействует на работника;
соответствует ли микроклимат;
присутствуют ли химические вещества;
какова вибрация;
есть ли другие контролируемые факторы.
Поэтому паспорт исправной теплоустановки не заменяет производственный контроль, если работники подвергаются воздействию факторов производственной среды.
Когда нужны измерения на рабочих местах
Измерения целесообразны, когда на участке имеются реальные источники воздействия либо условия существенно изменились.
Типовые ситуации:
введена новая установка;
увеличена производительность;
заменены насосы или вентиляторы;
изменена вентиляция помещения;
появилось дополнительное тепловыделение;
работники жалуются на жару или шум;
изменена технология;
проводится аттестация рабочих мест;
актуализируется программа производственного контроля.
Если результаты необходимы для оценки условий труда, они могут использоваться при аттестации рабочих мест.
Какие ошибки допускают предприятия
Называют любое тепловое оборудование котельной
Источник тепла, тепловая сеть, тепловой пункт и потребляющая установка выполняют разные функции.
Используют устаревшие правила
В Беларуси ТКП 458-2012 заменён ТКП 458-2023. Старые статьи, инструкции и учебные материалы поэтому нужно проверять перед практическим применением. (Scribd)
Не актуализируют схемы после ремонта
Фактические трубопроводы и арматура перестают соответствовать документации.
Назначают ответственного только формально
При этом у него отсутствуют документы, время или полномочия для контроля теплового хозяйства.
Игнорируют повреждение теплоизоляции
Это увеличивает теплопотери и может ухудшать условия в рабочей зоне.
Не связывают эксплуатацию с условиями труда
Оборудование технически работает, но персонал подвергается избыточному тепловому воздействию или шуму.
Измеряют только после жалоб
Некоторые факторы целесообразно контролировать планово в рамках предусмотренных процедур.
Путают техническое обслуживание и лабораторные измерения
Проверка насоса механиком не отвечает на вопрос об уровне шума на рабочем месте.
Что проверить на предприятии: чек-лист
Перед внутренним обследованием теплоустановки проверьте:
определён ли состав теплового хозяйства;
назначено ли ответственное лицо;
имеется ли актуальная схема;
есть ли паспорта оборудования;
соответствует ли оборудование проекту;
актуальны ли инструкции;
ведётся ли предусмотренная эксплуатационная документация;
выполняется ли техническое обслуживание;
соблюдаются ли сроки ремонта и испытаний;
исправны ли измерительные приборы;
работают ли автоматика и защитные устройства;
сохранена ли тепловая изоляция;
отсутствуют ли утечки;
обеспечена ли вентиляция;
определены ли вредные производственные факторы;
актуальны ли протоколы лабораторных измерений;
учтены ли изменения после модернизации.
Если на несколько пунктов невозможно ответить однозначно, целесообразно сначала обследовать объект и восстановить актуальную картину оборудования и условий его эксплуатации.
Что делать после модернизации теплоустановки
После реконструкции или существенного изменения оборудования нужно проверять не только техническую часть установки.
Последовательность может быть такой:
Актуализировать проектную и исполнительную документацию.
Проверить необходимость испытаний.
Обновить схемы.
Проверить инструкции по эксплуатации.
Уточнить режимы работы.
Обучить персонал новым операциям.
Проверить автоматику и средства измерений.
Пересмотреть возможные производственные факторы.
При необходимости выполнить повторные лабораторные измерения.
Обновить документы производственного контроля и охраны труда.
Такой подход позволяет не сохранять документы от старого оборудования после фактического изменения технологической системы.
Краткий вывод
Тепловая энергоустановка в поисковой терминологии и теплоустановка в технической документации — это не обязательно котёл, вырабатывающий тепло. Для потребителя теплоустановка представляет собой оборудование, использующее тепловую энергию для отопления, вентиляции, горячего водоснабжения или технологических процессов. Источник тепловой энергии, тепловая сеть, тепловой пункт и теплоустановка являются разными элементами системы теплоснабжения.
Для предприятия важно обеспечить исправное состояние оборудования, актуальную документацию, подготовку персонала, техническое обслуживание и контроль условий труда. Если эксплуатация теплоустановки сопровождается шумом, тепловым воздействием, вибрацией, химическими веществами или другими факторами, специалисты ООО «Лабораторные измерения и охрана труда» помогут определить необходимый объём исследований, провести измерения на рабочих местах и оформить протоколы для производственного контроля или аттестации рабочих мест.
Вопросы о тепловых энергоустановках
Тепловая установка — это котёл?
Не обязательно. Котёл или теплогенератор прежде всего производит тепловую энергию, тогда как теплоустановка потребителя использует её для отопления, вентиляции, горячего водоснабжения или технологических задач.
Что такое энергоустановка?
Это более широкое понятие энергетического оборудования. Теплоустановка относится к оборудованию, непосредственно связанному с использованием тепловой энергии.
Какие теплоустановки бывают на предприятии?
Это могут быть теплообменники, водоподогреватели, тепловые пункты и системы теплопотребления, сушильное, выпарное, ректификационное и другое технологическое оборудование. Конкретная классификация зависит от устройства теплового хозяйства.
Какой документ регулирует эксплуатацию теплоустановок в Беларуси?
Для потребителей применяется ТКП 458-2023 «Правила технической эксплуатации теплоустановок и тепловых сетей потребителей», утверждённый постановлением Минэнерго № 17 от 27 апреля 2023 года. Он заменил ТКП 458-2012.
Нужно ли измерять условия труда возле теплоустановки?
Если на рабочем месте присутствуют источники контролируемых факторов, могут потребоваться инструментальные измерения. Перечень зависит от оборудования: для одного объекта актуален микроклимат, для другого — шум, вибрация или химические вещества.
Нужно ли заново проверять рабочее место после модернизации?
Если изменение оборудования или режима способно изменить производственные факторы, актуальность прежних результатов следует пересмотреть. Необходимость и объём повторного контроля определяют по характеру изменений и цели оценки.
