Системы дымоудаления и подпора воздуха: принцип работы и устройство

Ежегодная статистика о количестве погибших в зданиях, сооружениях, строениях, на производствах при пожарах показывает, что причиной смерти зачастую становится не огонь, а токсичные продукты, возникающие в процессе горения.

Благодаря своей скорости распространения, плотная дымовая стена заполняет кабинеты, лестницы, пути для эвакуации. Дым уменьшает зону обзора, в значительной мере замедляет темпы эвакуации, делает ее сложнее.

Угарный газ, который содержится в дымовом облаке, вступает в реакцию с гемоглобином крови и блокирует транспортировку кислорода, что приводит человека к смерти.

Что такое СДУ?

Безопасность людей и скорость выхода из здания при обнаружении возгорания во многом связаны с эффективностью выведения из охваченного огнем здания дыма.

Система дымоудаления (СДУ) – это совокупность технологического оборудования приточно-вытяжной вентиляции, создающие подпор воздушных масс и удаляющие из здания продукты горения. Благодаря этому создаются обстоятельства, способствующие эвакуации. СДУ – это часть комплекса мероприятий пожарной безопасности.

Принимая в расчет то, что СДУ является аварийным комплексом, рассчитанным на работу в экстремальной ситуации, ее устройство, алгоритм работы и монтаж имеют свои особенности.

Принцип работы

Алгоритм работы СДУ прост:

  • Реагирует датчик дыма, который является показателем появления в воздухе задымленности.
  • Сообщение о пожарной тревоге приходит на пост управления.
  • От пульта управления передается на приводы люков удаления дыма, срабатывает автоматическое закрытие клапанов для сдерживания огня и одновременное открытие клапана, отвечающего за удаление дымового облака.
  • Запускаются вентиляторы, вытягивающие дым наружу и обеспечивающие приток насыщенного кислородом воздуха.
  • Потоки регулируются так, что на площади, которые являются путем для эвакуации, направляется чистый воздух.

Благодаря слаженной автоматической работе СДУ, можно выполнить такие задачи, как:

  • устранить задымленность;
  • замедлить процесс увеличения площадей в огне;
  • понизить температуру в местах горения;
  • увеличить содержание кислорода в помещении;
  • улучшить видимость в помещениях для успешной организации тушения возгорания имеющимися в здании противопожарными средствами.

Устройство

Состав и устройство СДУ в нашей стране регламентируются многочисленными нормами и правилами, оно состоит:

  • дымоприемных устройств (клапаны дымоудаления);

Противодымный клапан — техническое устройство, которое принимает летучих, разогретых до высоких температур воздушных масс для последующего направления их в каналы и шахты аварийной вентиляции.

  • вентиляторов для вытяжки дыма из помещений и притока свежего воздуха;

Благодаря устройству вентиляционной системы, которая работает на подачу воздуха и на вытяжку дыма, обеспечивается насыщение помещений кислородом. Устройство позволяет производить как горизонтальный, так и вертикальный воздухообмена.

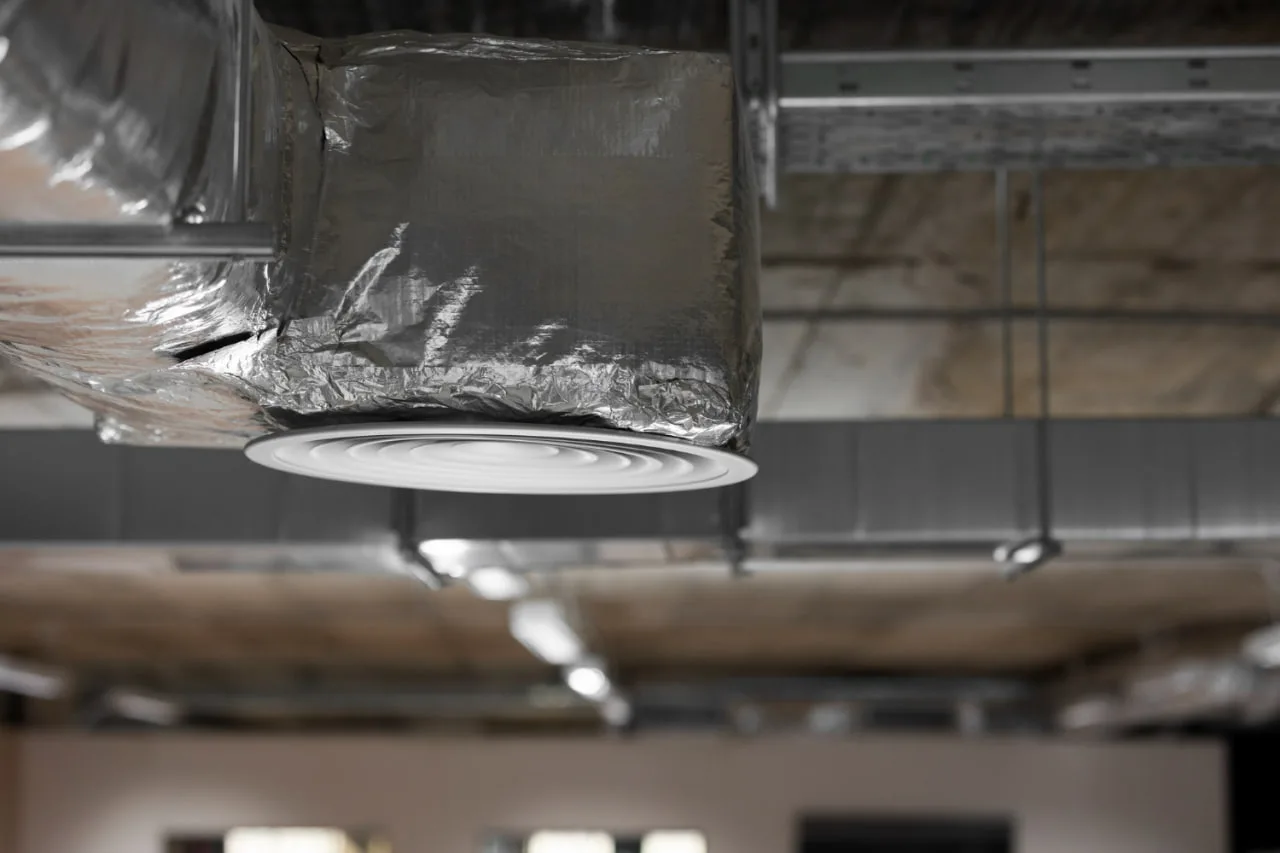

  • шахт и каналов, огнестойких вентиляционных коробов;

Понятно, что данная система эксплуатируется в экстремальных условиях при высоких температурах, поэтому и для их изготовления выбирают огнестойкие материалы, которые имеют хорошие показатели по термической, механической и химической стойкости.

  • огнезадерживающих клапанов;

Пожаростойкие клапаны призваны контролировать перемещение воздушных потоков в заданном направлении.

  • технологических комплексов для управления системой.

Устройство должно быть спроектировано и установлено таким образом, чтобы в аварийной ситуации все работало максимально быстро и слаженно, ведь от этого зависит эффективность всех противопожарных мер и продолжительность эвакуации людей из помещений. Обращайтесь к нам за услугами контроля параметров вентсистем!
