Производственное освещение: виды, требования и нормы освещенности помещений

Производственное освещение формирует световую среду, в которой работники выполняют технологические операции, перемещаются между оборудованием, контролируют качество продукции, считывают показания приборов и замечают потенциальные опасности. Правильно организованный свет должен обеспечивать не только достаточную видимость, но и безопасность, точность работы, устойчивую работоспособность персонала на протяжении всей смены.

Оценить освещение только визуально невозможно. Даже в помещении, которое кажется достаточно светлым, на отдельных станках, рабочих столах, панелях управления и участках контроля могут возникать тени, блики или локальное снижение уровня света. Фактическое состояние световой среды подтверждают с помощью измерения освещенности на рабочих местах и в производственных помещениях.

В статье разберем, что такое производственное освещение, какие виды и системы применяются на предприятиях, как нормируется естественный и искусственный свет, каким должно быть правильное освещение рабочего места и что делать при обнаружении недостаточной освещенности.

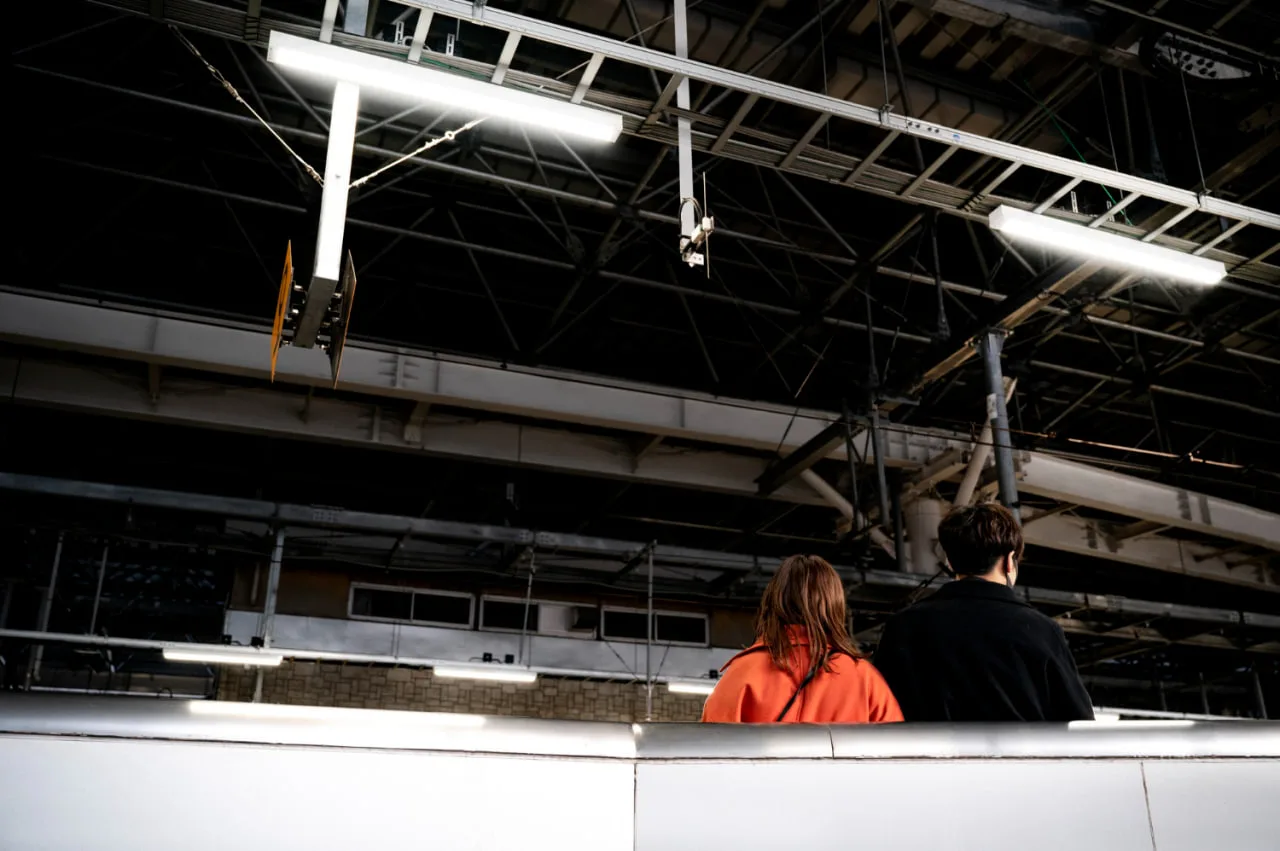

Что такое производственное освещение

Производственное освещение — это совокупность естественных и искусственных источников света, светильников, электрических сетей, устройств управления и конструктивных решений, которые формируют световую среду в производственных зданиях, цехах, мастерских, на складах, рабочих площадках и отдельных рабочих местах.

Система освещения должна учитывать назначение помещения и характер выполняемой работы. Для перемещения крупногабаритных грузов, грубой обработки материалов, сборки небольших деталей, контроля качества и лабораторных операций требуются разные условия. Поэтому одинакового решения для всех производственных помещений не существует.

Освещенность — это физическая величина, характеризующая количество светового потока, попадающего на определенную поверхность. Она измеряется в люксах. Однако при оценке световой среды учитывают не только количество света, но и его распределение, направление, равномерность, наличие бликов, теней, пульсации и другие показатели.

Иными словами, яркий светильник сам по себе еще не означает, что рабочее место освещено правильно. Важно, сколько света достигает рабочей поверхности и может ли работник без лишнего зрительного напряжения различать детали, маркировку, органы управления и опасные элементы оборудования.

Значение производственного освещения в охране труда

Освещение рабочего места относится к факторам производственной среды. Вместе с шумом, вибрацией, микроклиматом, электромагнитными полями и другими воздействиями оно может контролироваться в составе измерений физических факторов.

Достаточное и правильно распределенное освещение помогает:

• своевременно замечать движущиеся части оборудования и другие источники опасности;
• различать детали, инструменты, шкалы приборов и предупреждающие обозначения;
• уменьшать зрительное напряжение и преждевременную утомляемость;
• снижать вероятность ошибок при сборке, настройке и контроле продукции;
• поддерживать точность и производительность труда;
• обеспечивать безопасное передвижение по проходам, лестницам и рабочим площадкам.

При недостаточном освещении человеку приходится напрягать зрение, приближаться к объекту, менять положение тела или постоянно адаптироваться к перепадам яркости. Снижается концентрация внимания, мелкие дефекты становятся менее заметными, а препятствия и опасные зоны могут обнаруживаться слишком поздно.

Избыточный или неправильно направленный свет также способен ухудшать условия труда. Открытые яркие источники, отражения от металла, стекла и окрашенных поверхностей вызывают слепящее действие. В результате работнику сложнее различать детали, несмотря на формально высокий уровень освещенности.

Какие виды освещения создают световую среду на рабочем месте

В зависимости от источника света производственное освещение бывает естественным, искусственным и совмещенным. Это базовая классификация, отвечающая на вопрос, какие виды освещения формируют световую среду на рабочем месте.

Естественное освещение

Естественное освещение создается наружным дневным светом. В производственное помещение он поступает через окна, верхние фонари, остекленные участки кровли и другие светопрозрачные конструкции.

В зависимости от расположения проемов естественное освещение бывает:

• боковым — свет поступает через окна в наружных стенах;
• верхним — через фонари и световые проемы в перекрытиях;
• комбинированным — одновременно через боковые и верхние проемы.

Достаточность естественного освещения зависит от площади и расположения окон, глубины помещения, высоты соседних зданий, состояния остекления, внутренней отделки и размещения оборудования. Высокие станки, стеллажи и перегородки могут закрывать свет даже при значительной площади окон.

Причиной отсутствия или недостатка необходимого естественного освещения может быть архитектура здания, недостаточная площадь световых проемов, их загрязнение или затенение, большая глубина цеха, плотное размещение оборудования, соседняя застройка и изменение планировки помещения.

Естественный свет не остается постоянным: он зависит от времени суток, сезона и облачности. Поэтому одного наличия окон недостаточно для подтверждения нормальных условий на рабочем месте.

Искусственное производственное освещение

Искусственное освещение создается электрическими источниками света. Оно используется в темное время суток, в помещениях без окон, на удаленных от световых проемов участках и в случаях, когда естественного света недостаточно для выполнения зрительной работы.

При выборе светильников учитывают не только мощность и энергоэффективность, но и:

• световой поток и распределение света;
• высоту и способ установки;
• расположение оборудования и рабочих поверхностей;
• защиту корпуса от пыли и влаги;
• устойчивость к вибрации и температурным воздействиям;
• вероятность механического повреждения;
• возможность появления прямых и отраженных бликов;
• условия технического обслуживания.

Светодиодное производственное освещение позволяет снизить энергопотребление и упростить обслуживание системы, однако переход на светодиодные светильники не гарантирует соответствия рабочих мест требованиям. После замены оборудования могут появиться яркие пятна, темные промежутки, блики, неудобное направление света или недостаточная освещенность вертикальных поверхностей.

Совмещенное освещение

Совмещенное освещение — это одновременное использование естественного и искусственного света. Такой вариант наиболее распространен в производственных зданиях, поскольку дневной свет меняется в течение дня, а искусственная система компенсирует его недостаток.

При совмещенном освещении важно избегать резких перепадов между яркими зонами возле окон и более темными участками в глубине помещения. Искусственный свет должен дополнять естественный, а не создавать отдельные контрастные пятна.

Системы искусственного освещения на производстве

По способу размещения светильников искусственное производственное освещение подразделяют на общее, местное и комбинированное. Общее освещение также может быть равномерным или локализованным.

Общее равномерное освещение

При общей равномерной системе светильники размещаются по помещению с относительно одинаковыми интервалами. Такое решение подходит для цехов и участков, где оборудование распределено равномерно, а выполняемые операции имеют близкую зрительную сложность.

Недостаток системы проявляется при неоднородной планировке. Высокое оборудование, воздуховоды, стеллажи и перегородки могут создавать затемненные зоны, хотя расчетная освещенность свободной площади остается достаточной.

Общее локализованное освещение

Локализованная система учитывает расположение станков, рабочих столов, конвейеров и участков контроля. Светильники устанавливаются таким образом, чтобы больший световой поток приходился на зоны, где выполняется зрительно напряженная работа.

При этом нельзя оставлять без достаточного света проходы, места обслуживания оборудования, органы управления и зоны подачи материалов.

Местное освещение рабочего места

Местный светильник направляет свет непосредственно на рабочую поверхность. Такие решения применяются возле станков, сборочных столов, швейного оборудования, ремонтных постов и мест визуального контроля.

Использовать только местное освещение без общего не следует. Ярко освещенная деталь на темном фоне создает резкий контраст, из-за которого зрению приходится постоянно адаптироваться при переводе взгляда. Местный свет должен дополнять общую систему, а не заменять ее.

Классы промышленного освещения

Промышленное освещение классифицируется по различным признакам: по типу источника света, по способу монтажа, по характеру распределения света и т.д. Рассмотрим основные виды:

• Светодиодное освещение. Отличается высокой энергоэффективностью, долговечностью и хорошей цветопередачей. Это наиболее популярный и предпочтительный вариант для большинства промышленных объектов.
• Люминесцентное освещение. Было распространено до появления светодиодных технологий, но сейчас постепенно уступает им место из-за меньшей энергоэффективности и содержания ртути в лампах.
• Галогенные лампы. Используются для создания направленного света в определенных зонах, но из-за их высокого энергопотребления и выделения тепла применение их становится все менее предпочтительным.

Комбинированная система

Комбинированное искусственное освещение объединяет общее и местное. Оно применяется там, где общее освещение обеспечивает безопасное ориентирование и передвижение, а для точной операции требуется дополнительный свет непосредственно на рабочей поверхности.

Такое решение характерно для слесарных и механических мастерских, участков точной сборки, ремонта, контроля качества и других работ с небольшими объектами различения.

Виды производственного освещения по назначению

По функциональному назначению освещение на предприятии может быть рабочим, аварийным, эвакуационным, освещением безопасности, охранным и дежурным. Каждый вид выполняет отдельную задачу и не должен подменять другие системы.

Рабочее освещение

Рабочее освещение используется в обычном режиме эксплуатации предприятия. Оно должно обеспечивать выполнение производственных операций, обслуживание оборудования, перемещение работников и транспорта.

Рабочая система охватывает непосредственно рабочие места, проходы, лестницы, складские зоны, технологические площадки, вспомогательные помещения и другие участки, где находятся люди.

Аварийное освещение

Аварийное освещение включается при нарушении работы основной системы. Оно необходимо там, где внезапное отключение света может привести к травмированию работников, нарушению технологического процесса, повреждению оборудования или невозможности безопасно покинуть помещение.

Функции аварийной системы могут включать освещение безопасности и эвакуационное освещение. Конкретное решение определяется назначением объекта и возможными последствиями отключения рабочего света.

Освещение безопасности

Освещение безопасности предназначено для продолжения или безопасного завершения потенциально опасных операций при отключении рабочего освещения. Оно особенно важно на участках с движущимися механизмами, горячими процессами, химическими веществами, давлением и другим оборудованием, которое нельзя мгновенно остановить без риска.

Эвакуационное освещение

Эвакуационное освещение помогает людям безопасно выйти из здания при отключении основной системы. Оно предусматривается на маршрутах движения к выходам, в коридорах, на лестницах, возле перепадов высоты, мест размещения средств безопасности и других значимых участков.

Эвакуационная система должна работать независимо от обычного режима освещения и обеспечивать различимость маршрута в условиях аварийной ситуации.

Охранное освещение

Охранное освещение используется вдоль границ территории и в зонах, которые контролируются в нерабочее время. Его назначение — обеспечить визуальный контроль, работу охраны и технических средств наблюдения.

Охранную систему не следует путать с рабочим освещением производственных площадок или эвакуационным светом внутри зданий.

Дежурное освещение

Дежурное освещение применяется в нерабочее время, когда основная система отключена, но на объекте остаются отдельные работники или требуется контроль помещений. Его состав и режим работы определяются особенностями предприятия.

Требования к промышленному освещению

Правильное освещение производственных помещений и рабочих мест должно соответствовать характеру деятельности и обеспечивать безопасное выполнение операций.

Достаточный уровень освещенности

Количество света должно соответствовать зрительной задаче. Для перемещения по проходу, обработки крупной детали и контроля небольшого дефекта требуются разные уровни освещенности.

Оценивать необходимо не абстрактный показатель по цеху, а фактическую освещенность той поверхности, на которой выполняется работа.

Равномерное распределение света

В пределах рабочей зоны не должно быть необоснованных темных участков и резких переходов между яркими и слабо освещенными поверхностями. Особенно важно проверять пространство между рядами светильников и участки, перекрытые оборудованием.

Отсутствие слепящего действия

Светильники не должны постоянно попадать в поле зрения работника или отражаться от деталей, стекла, металла и экранов. Прямые и отраженные блики снижают видимость и вызывают зрительный дискомфорт.

Ограничение резких теней

Тень от корпуса станка, рук работника, инструмента или навесного оборудования может закрывать рабочую поверхность. Направление и количество источников света выбирают так, чтобы тени не мешали выполнению операции и не скрывали опасные элементы.

Стабильность светового потока

Освещение должно сохранять приемлемые характеристики в течение рабочей смены. Пульсация, нестабильная работа источников и заметное мерцание способны ухудшать зрительное восприятие и создавать дискомфорт.

Соответствие условиям помещения

Светильники подбираются с учетом запыленности, влажности, температуры, вибрации и вероятности механического воздействия. Для сложных производственных условий обычное оборудование может быть непригодно даже при достаточном световом потоке.

Удобство обслуживания

Система должна позволять безопасно очищать и заменять светильники. Если оборудование установлено в недоступных местах, обслуживание откладывается, плафоны загрязняются, а фактическая освещенность постепенно уменьшается.

Нормирование производственного освещения

Нормирование освещения проводится с учетом назначения помещения и параметров зрительной работы. Универсальной нормы освещенности, подходящей для любого предприятия или цеха, не существует.

При выборе требований учитывают:

• размер объекта, который необходимо различать;
• контраст объекта с фоном;
• точность и продолжительность работы;
• положение рабочей поверхности;
• необходимость различать цвета и небольшие дефекты;
• наличие движущихся и травмоопасных элементов;
• используемую систему освещения;
• условия внутри конкретного помещения.

Нормирование искусственного освещения

Искусственное освещение нормируется по освещенности рабочей поверхности и другим показателям качества световой среды. Контрольная плоскость может быть горизонтальной, вертикальной или наклонной — в зависимости от того, где работник рассматривает деталь, прибор, экран или другой объект.

Например, для рабочего стола важна горизонтальная поверхность, для панели управления — вертикальная, а для наклонной зоны сборки или контроля измерения проводят в положении этой поверхности.

Нормирование естественного освещения

Естественный свет меняется в зависимости от наружных условий, поэтому его нельзя оценивать только по единичному значению освещенности внутри помещения. Для нормирования применяется показатель, характеризующий отношение внутреннего естественного света к наружному.

При оценке учитывают расположение световых проемов и точку в помещении, для которой определяется обеспеченность дневным светом.

Нормы освещенности рабочих мест

Чем меньше различаемая деталь и выше точность операции, тем больше света обычно требуется на рабочей поверхности. Однако ориентироваться только на количество люкс неправильно: высокий показатель не компенсирует блики, резкие тени, неудобное направление света или сильный контраст.

Окончательное требуемое значение устанавливают не по названию цеха, а по конкретной работе и действующим в Республике Беларусь требованиям. В одном помещении могут находиться участки с разными нормируемыми уровнями.

Освещение разных производственных помещений

Металлообрабатывающие и слесарные цехи

В металлообработке необходимо учитывать отражения от металлических поверхностей, тени от крупных станков и расположение органов управления. Для точных слесарных операций часто используется комбинированная система: общее освещение помещения и местный свет на верстаке или станке.

В слесарной мастерской допускается естественное и искусственное освещение, а при необходимости — сочетание общего и местного света. Использование одного местного светильника без достаточного общего освещения помещения не обеспечивает полноценную световую среду.

Сварочный цех

Освещение сварочного цеха должно учитывать контраст между яркостью сварочной дуги и окружающим пространством, наличие дыма и аэрозоля, размещение защитных экранов и затенение рабочих зон.

Свет необходим не только во время выполнения сварного соединения, но и при подготовке деталей, настройке оборудования, контроле шва, перемещении материалов и уборке рабочего места.

Швейное производство

В швейном цехе работники различают небольшие детали, строчки, края материала и цветовые оттенки. Здесь особенно важны равномерность, цветопередача, отсутствие теней от рук и оборудования, а также достаточный местный свет в зоне иглы.

Складские помещения

Освещение склада зависит от высоты стеллажей, ширины проходов, способа размещения материалов и использования погрузочной техники. Светильники, установленные только над верхними уровнями хранения, могут не обеспечивать видимость маркировки и товара в нижней части стеллажей.

Отдельно проверяются проходы, места комплектования, погрузочно-разгрузочные зоны, лестницы и открытые складские площадки.

Вспомогательные и бытовые помещения

Освещение производственных и бытовых помещений организуется с учетом их назначения. Для раздевалок, санитарно-бытовых комнат, коридоров, технических помещений и мест временного пребывания работников применяются разные требования.

Почему возникает недостаточная освещенность

Недостаточная освещенность рабочей зоны не всегда связана с ошибкой первоначального проекта. Состояние системы изменяется в процессе эксплуатации предприятия.

Основные причины:

• недостаточное количество или неправильное расположение светильников;
• неподходящий световой поток и угол распределения;
• загрязнение плафонов, окон и световых фонарей;
• старение и выход из строя источников света;
• затенение рабочей поверхности оборудованием, стеллажами и перегородками;
• перестановка станков и изменение планировки;
• темная отделка стен, потолка и оборудования;
• значительная высота подвеса светильников;
• неравномерное распределение света по площади;
• отключение части системы для экономии электроэнергии.

Темные и загрязненные поверхности поглощают значительную часть света. Светлая отделка обычно улучшает его распределение, но глянцевые покрытия и металл могут создавать отраженную блесткость.

Как проявляется недостаток освещения

На проблему могут указывать:

• жалобы работников на утомляемость глаз и необходимость напрягать зрение;
• появление теней на рабочих поверхностях;
• сложность чтения маркировки и показаний приборов;
• необходимость приближаться к детали или менять положение тела;
• ухудшение видимости в вечернюю смену;
• рост количества ошибок и дефектов;
• темные зоны между светильниками или за оборудованием;
• значительная разница между освещенностью соседних участков.

Такие признаки помогают выявить возможную проблему, но не заменяют инструментальную проверку. Человеческое зрение адаптируется к темноте и яркому свету, поэтому субъективная оценка не показывает фактический уровень освещенности.

Меры по устранению недостаточной освещенности

Способ улучшения системы выбирают после определения причины несоответствия. Простое увеличение мощности ламп не всегда является правильным решением и может привести к пересветам и бликам.

На предприятии можно:

• очистить светильники, окна и светопрозрачные конструкции;
• заменить неисправные или потерявшие световой поток источники;
• изменить высоту, расположение или направление светильников;
• добавить общее локализованное или местное освещение;
• устранить затенение рабочей поверхности;
• изменить расположение рабочего места или оборудования;
• использовать более светлую отделку помещения;
• пересмотреть схему включения и управления светом;
• организовать регулярную очистку и техническое обслуживание;
• провести повторные измерения после выполнения мероприятий.

Корректирующие меры должны улучшать условия именно на рабочих местах. Повышение среднего показателя по помещению не считается достаточным, если отдельные зоны по-прежнему остаются затемненными.

Расчет и измерение освещенности — в чем разница

Расчет освещения выполняется при проектировании или модернизации системы. Он помогает подобрать количество светильников, их характеристики, схему размещения и предполагаемый уровень света.

Фактический результат после монтажа может отличаться от расчета. На него влияют реальная высота установки, состояние помещения, оборудование, отражающие свойства поверхностей, загрязнение и другие условия.

Поэтому расчет отвечает на вопрос, какой результат планируется получить, а измерение — какой уровень освещенности действительно создан на рабочих местах.

Как проводится измерение освещенности

Измерение освещенности в помещении представляет собой инструментальный контроль уровня света в выбранных точках. До начала работ уточняют назначение помещений, расположение оборудования, перечень рабочих мест и характер выполняемых операций.

Контроль проводят на рабочих поверхностях либо в плоскостях, соответствующих фактическому направлению зрения. Точки выбирают так, чтобы охватить рабочие места, проходы, зоны возможного затенения и участки с неравномерным распределением света.

При подготовке программы контроля полезно заранее определить, где выбрать точки замеров на производстве. Измерение только в центре свободного помещения не характеризует состояние рабочих мест возле станков и другого оборудования.

Во время проверки система должна находиться в обычном рабочем режиме. Светильники, используемые в течение смены, включаются, а оборудование и рабочие места сохраняют штатное расположение.

Измерения освещенности нередко выполняются одновременно с контролем микроклимата, шума и других факторов. Однако каждый показатель оценивается отдельно по своим контрольным точкам и критериям.

Когда предприятию нужно проверять освещение

Контроль может потребоваться:

• при вводе нового цеха или производственного участка;
• после монтажа или модернизации системы освещения;
• после перехода на светодиодные светильники;
• при перестановке оборудования и рабочих мест;
• после реконструкции или перепланировки помещения;
• при изменении характера выполняемых операций;
• при жалобах работников на недостаток света или блики;
• при выявлении темных участков и неработающих светильников;
• для производственного лабораторного контроля;
• при оценке условий труда;
• после выполнения корректирующих мероприятий.

На действующем предприятии параметры системы постепенно изменяются. Источники света стареют, плафоны загрязняются, а новое оборудование может перекрывать ранее свободный световой поток. Поэтому результаты, полученные сразу после монтажа, не всегда отражают состояние освещения через несколько лет.

Контроль освещения на предприятии

Периодический контроль позволяет своевременно обнаруживать снижение освещенности, локальные затемнения и другие изменения. Состав и периодичность работ определяются задачами предприятия, условиями эксплуатации и программой производственного лабораторного контроля.

Проверка должна быть связана с реальной организацией труда. Если на участке изменился технологический процесс, появился новый станок или рабочее место было перенесено, прежняя схема контрольных точек может перестать соответствовать фактическим условиям.

Какие документы оформляются по результатам измерений

Результаты инструментального контроля оформляются протоколом. В документе указываются сведения об объекте, местах проведения работ, условиях измерений, применяемом оборудовании и полученных значениях.

Протокол лабораторных измерений позволяет документально подтвердить фактические параметры световой среды, использовать результаты для анализа условий труда и планировать корректирующие мероприятия.

Если предприятие контролирует одновременно освещение, микроклимат, шум, вибрацию, химические вещества и другие воздействия, данные могут использоваться при проведении комплексной гигиенической оценки условий труда.

Как заказать проверку производственного освещения

Для подготовки предложения желательно сообщить:

• адрес предприятия;
• назначение помещений и производственных участков;
• количество рабочих мест;
• характер выполняемых операций;
• площадь и особенности планировки;
• режим работы и сменность;
• вид освещения, который требуется проверить;
• цель проведения измерений;
• проводилась ли модернизация или перестановка оборудования.

ООО «Лабораторные измерения и охрана труда» проводит измерения освещенности на предприятиях Минска, Бреста, Витебска, Гомеля, Гродно, Могилева и других населенных пунктов Республики Беларусь. Инструментальный контроль помогает определить фактическое состояние рабочих мест и получить документально оформленные результаты.

Часто задаваемые вопросы

Что такое промышленное освещение?

Промышленное освещение — это система осветительных решений, предназначенных для производственных площадей, складов, цехов и других рабочих пространств. Основная его задача — обеспечение достаточного уровня освещенности, способствующего удобству и безопасности труда. Качественное освещение способствует уменьшению утомляемости персонала, снижению вероятности производственного травматизма и повышению точности выполнения рабочих операций.

Промышленное освещение является ключевым элементом в обеспечении эффективности и безопасности на производственных предприятиях. Оно способствует созданию рабочей среды, которая минимизирует риск несчастных случаев и повышает производительность труда. В этой статье мы рассмотрим основные аспекты промышленного освещения, его виды, требования и инновационные тенденции, ориентированные на современные производственные потребности.

Какие виды освещения создают световую среду на рабочем месте?

В зависимости от источника света производственное освещение бывает естественным, искусственным и совмещенным. Искусственная система может быть общей, местной или комбинированной, а по назначению — рабочей, аварийной, эвакуационной, охранной и дежурной.

Каким должно быть правильное освещение рабочего места?

Оно должно соответствовать зрительной задаче, равномерно освещать рабочую поверхность, не создавать слепящих бликов и резких теней, а также обеспечивать видимость оборудования, инструментов и опасных зон.

От чего зависит норма освещенности?

Норма зависит от размера различаемых деталей, точности работы, контраста объекта с фоном, положения рабочей поверхности, продолжительности зрительной нагрузки, назначения помещения и используемой системы освещения.

Какое освещение допускается в слесарных мастерских?

В мастерской может применяться естественное, искусственное или совмещенное освещение. Для точных операций обычно используется сочетание общего и местного света. Один местный светильник без достаточного общего освещения не должен быть единственным источником света в помещении.

Что делать при недостаточной освещенности рабочего места?

Сначала необходимо провести измерения и определить причину проблемы. После этого можно очистить или заменить светильники, изменить их расположение, добавить местный свет, устранить затенение либо модернизировать систему. После выполнения мероприятий результат следует проверить повторно.

Нужно ли проверять освещение после установки светодиодных светильников?

Да. Паспортные характеристики оборудования и расчет проекта не подтверждают фактическую освещенность рабочих поверхностей. После модернизации желательно провести инструментальный контроль непосредственно в рабочих зонах.
