Замер сопротивления цепи
Заземляющие устройства электрических установок на производстве должны находиться в исправном состоянии и соответствовать требованиям нормативных документов. Это снижает риск поражения электрическим током и помогает электрооборудованию работать в штатных режимах без повреждений и аварийных отключений.
При эксплуатации электроустановок важно контролировать не только наличие цепи заземления, но и качество контактных соединений. В составе измерений производственных факторов проверка цепи «заземляемый элемент — заземлитель» позволяет выявлять рост переходного сопротивления, который приводит к перепаду потенциалов и повышает вероятность опасных ситуаций.
Нарушения соединения между заземлителем и заземляемыми элементами могут возникать из-за коррозии, ослабления крепежа, повреждений проводников, некачественной сварки, вибрации оборудования, а также после ремонтов и перемещения установок. Даже при визуально целой системе заземления контакт может деградировать и стать причиной неработоспособности защитных устройств.
Цель измерений
- Обеспечение безопасных условий труда.
- Контроль исправности оборудования и защитных цепей.
- Мониторинг условий эксплуатации и выявление деградации контактов.
- Получение данных для документов по охране труда и электробезопасности.
- Предотвращение аварий, простоев и повреждений электроустановок.
- Планирование мероприятий по улучшению надежности и безопасности.
На участках, где в технологическом процессе присутствуют факторы, ускоряющие деградацию соединений, полезно рассматривать измерения в комплексе с контролем производственной среды. Например, при заметных вибрационных нагрузках на корпуса и крепления оборудования актуальны замеры вибрации, поскольку вибрация может ускорять ослабление контактов и рост переходного сопротивления.

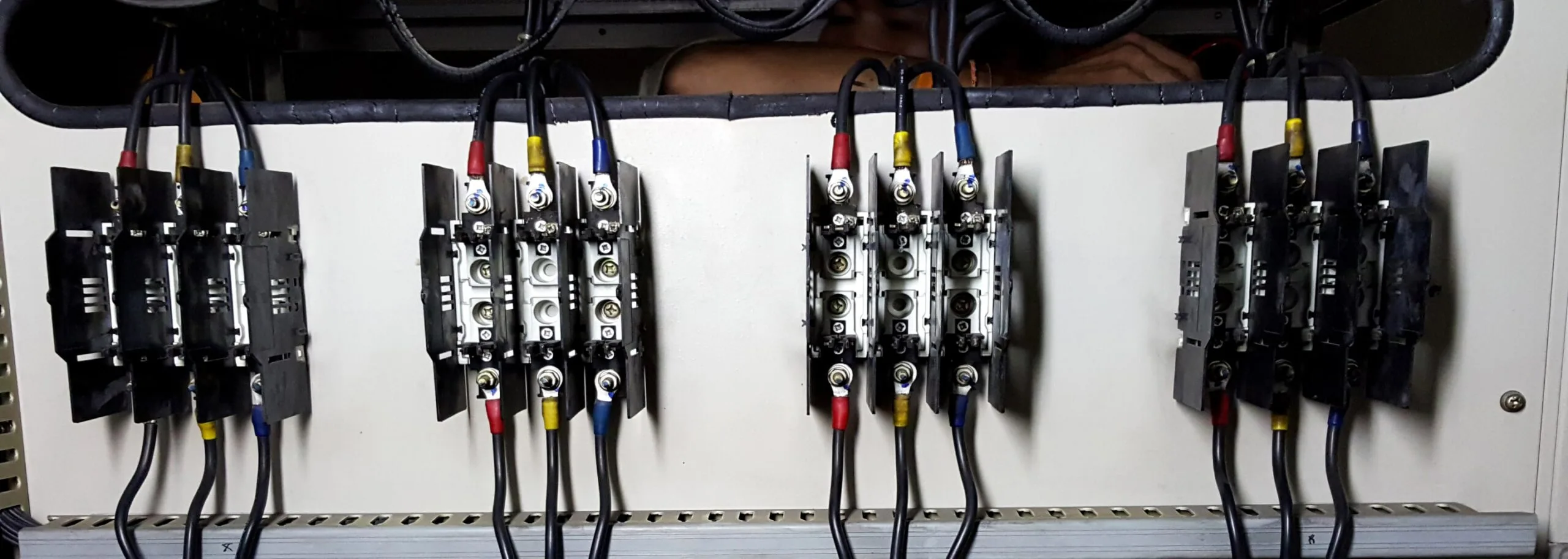

Как производят проверку соединений заземлителей с заземляемыми элементами?
Переходное сопротивление (металлосвязь) — величина, характеризующая качество электрической связи между заземляемым оборудованием и заземлителем. Для эффективной работы защитного заземления переходное сопротивление в контактном соединении не должно превышать 0,05 Ом.
Переходные сопротивления определяют непосредственным измерением сопротивления между открытой проводящей частью прибора и ближайшей частью главного защитного проводника. Условия окружающей среды могут влиять на результаты, поэтому измерения выполняют при параметрах температуры, давления и влажности, максимально приближенных к нормальным, и фиксируют эти условия в документации.
Перед началом работ обеспечивают безопасность:
- Электроустановку обесточивают.
- Размещают предупредительные плакаты и ограничивают доступ.
- Сверяют параметры установки с проектной документацией.
- Проверяют наличие и качество электрических соединений.
- Оценивают состояние защитного нулевого проводника по всей длине трассы.
Качество соединений предварительно оценивают осмотром. Для сварных соединений наличие электрической связи между заземлителями и заземленными элементами могут дополнительно проверять простукиванием мест соединений. Это позволяет выявить явные дефекты, однако не заменяет измерение переходного сопротивления.
Осмотр для выявления обрывов и дефектов проводят регулярно, а также после ремонта или перемещения электрооборудования и после работ с заземлителями. Если контактное соединение исправно и измерения выполняются в нормальных условиях, результат должен укладываться в предел не более 0,05 Ом.
Проверку состояния цепей и контактных соединений между заземлителями и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством выполняют после каждого ремонта и реконструкции заземляющих устройств.
Как оформляются результаты испытаний?
Результаты измерений оформляют протоколом проверки наличия цепи между заземленными установками и элементами заземленной установки. В протокол включают сведения о местоположении, наименование и количество проверенных элементов, а также максимальное значение металлосвязи.
Если выявлено незаземленное оборудование или измеренная величина переходного сопротивления превышает допустимое значение, это фиксируют в заключении протокола и в дефектной ведомости. Такой формат позволяет однозначно привязать выявленные несоответствия к конкретным элементам и планировать устранение дефектов.
Какова частота проверки соединений заземлителей с заземляемыми элементами?
Проверку соединений заземлителей с заземляемыми элементами с измерением переходного сопротивления проводят регулярно как обязательную часть эксплуатационных электроизмерений. Важно не только подтвердить наличие цепи заземления, но и оценить величину переходного сопротивления контактного соединения.
Систематические измерения переходных сопротивлений позволяют обнаруживать дефекты на ранней стадии — до того, как ухудшение контакта приведет к росту напряжения прикосновения, некорректной работе защитных устройств и повышенному риску аварийных ситуаций. На объектах с повышенной электробезопасностью дополнительно применяют контроль иных факторов рабочей зоны, включая измерение электростатического поля (ЭСП), если технологические процессы и материалы создают условия для накопления зарядов.
