Система оповещения и управления эвакуацией (СОУЭ) — это комплекс мероприятий и технического оборудования, основная задача которого – своевременное сообщение о чрезвычайной ситуации.
Стоит отметить, что СОУЭ неразрывно связана с системой автоматической пожарной сигнализации, которая выполняет функцию обнаружения пожара.
Современные системы оповещения устроены таким образом, что в обычной ситуации они могут использоваться для трансляции любой информации, но при поступлении сигнала с прибора охранно-пожарной сигнализации о пожаре все дополнительные функции блокируются и система включает аварийный режим — передача экстренного сообщения, которое храниться на блоке памяти или его зачитывает диспетчер.
Разработка структуры СОУЭ
Для того, чтобы система своевременного оповещения людей работала эффективно, при ее разработке необходимо учитывать многочисленные нюансы: тип дания, назначение помещений, максимальное количество находящихся в них людей и др.
Прежде, чем устанавливать систему, необходимо изучить:
- где стоит разместить пожарные извещатели с учетом наибольшей вероятности возникновения пожара;
- где необходимо установить улавливатели дыма, т.е. разработать пути движения воздушных масс при возникновении пожара;
- сделать расчет, сколько времени может пройти от момента возгорания до момента подачи сигнала о нем СОУЭ;
- насколько возможно и целесообразно применение системы поэтапного оповещения различных категорий людей в здании.
Основываясь на полученных данных, можно разработать структурную схему СОУЭ и осуществить подбор тех технических средств, которые обеспечат допустимое время срабатывания системы.
Классификация СОУЭ
Существует пять типов СОУЭ, которые применяются в общественных зданиях:
I тип
- сообщает о пожаре непосредственно только в том помещении, где возникло возгорание, если это необходимо – в смежных;
- применим в ситуации, где люди хорошо знакомы с путями выхода из помещения, не предполагают большого скопления;

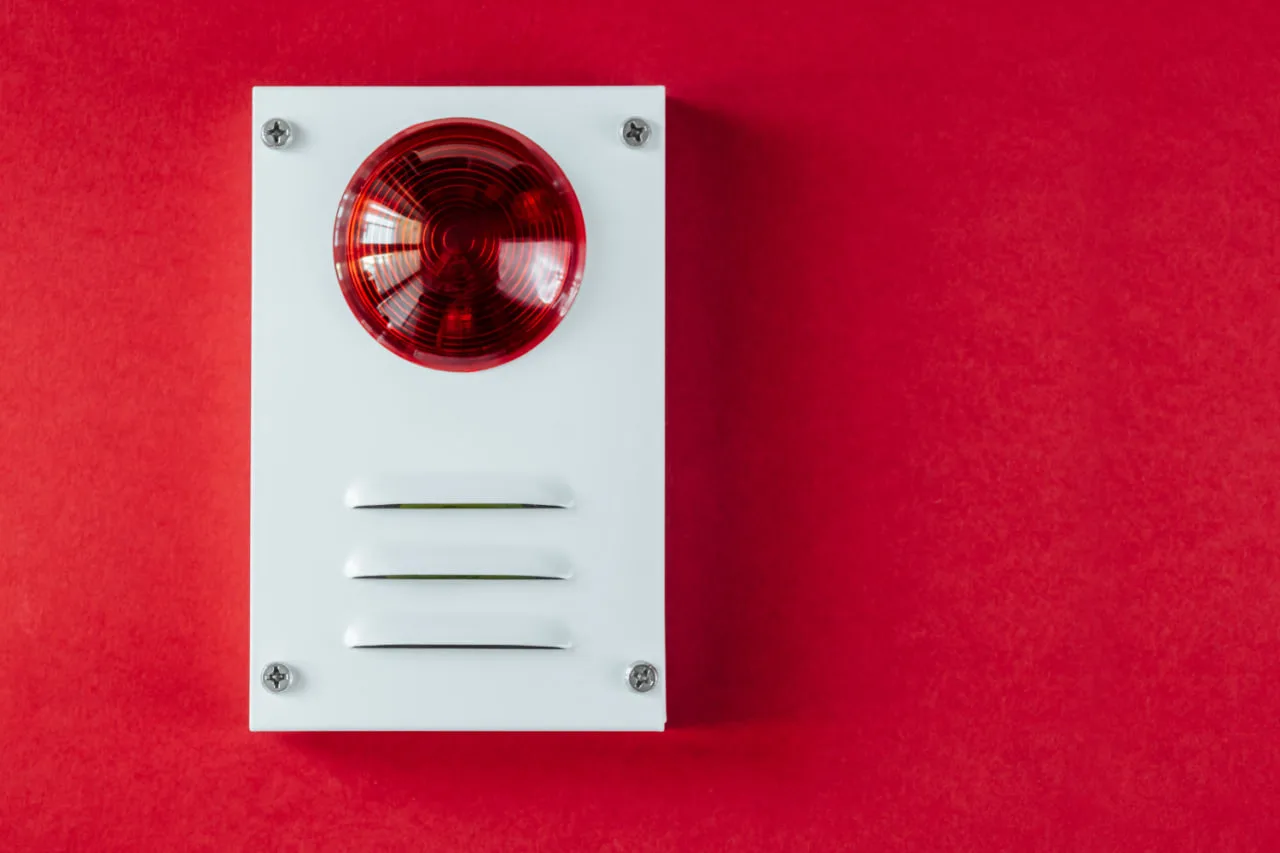

- включается звуковой сигнал, иногда – световой мигающий сигнал;
- срабатывает автоматически при получении сигнала от пожарных извещателей;
- не используется в многоэтажных жилых зданиях, в развлекательных центрах.
II тип
- при поступлении сигнала о возгорании срабатывает звуковая сигнализация и загораются световые таблички «Выход», если это необходимо — активируются указатели направления движения;
- звуковой сигнал должен включаться ответственным за безопасность дежурным, сразу после срабатывания противопожарного извещателя;
- оповещение звучит везде, где находятся люди, возможно поэтапное извещение – сначала персонал, а потом все остальные;
- допустима установка в многоэтажных зданиях при возможности соблюдения ограничения – на один пожарный выход с этажа не должно быть более 50 человек.
III тип
- СОУЭ третьего варианта предусматривает автоматизированное звуковое или речевое оповещение, включение табло с надписью «Выход», в случае необходимости — световые указатели направления эвакуации;
- возможна передача сигналов поочередно разным зонам, при этом тексты оповещений могут быть разными, зона может быть выбрана по принципу этажности или по конструктивным особенностям;
- оповещение может распространяться только в конкретной зоне очага возгорания либо по всему зданию;
- дежурный управляет устройством с диспетчерского пульта, включает его сразу после получения сигнала о возгорании и подтверждения данного сигнала;
- возможна установка в зданиях с большим скоплением народа, в многоэтажках.
IV тип
- срабатывает автоматизированное речевое и (или) звуковое оповещение, а также активное управление эвакуацией световыми указателями;
- схемы световых указателей расположены так, что при блокировании одной из лестниц на этаже возможно включение другого направления, таким образом осуществляется управление несколькими потоками движения;
- применима в зданиях, где одновременно может находится 1000 и более человек;
- используется при сложных планировках, где пути эвакуации не так очевидны;
V тип
- имеет все те же характеристики, что и IV тип;
- дает больше возможностей управлять движением потоков эвакуации из разных зон;
- выбор способа эвакуации производится автоматически, в соответствии с местом возгорания;
- световые устройства выбираются и включаются автоматически в зависимости от выбранного варианта эвакуации;
- применяется в многоэтажных зданиях (более 16 этажей), а также в многофункциональных, которые предусматривают единовременное нахождение более 2000 человек.
- все варианты эвакуации предполагают управление с диспетчерского пульта дополнительными системами: лифтами, эскалаторами, вентиляцией, кондиционированием, противодымной защитой и др.
