Местная вытяжная вентиляция предназначена для удаления пыли, газов, паров, дыма, аэрозолей и избытков тепла непосредственно в месте их образования, пока загрязнение не распространилось по производственному помещению. Такие системы применяют на сварочных постах, при обработке металла и древесины, окраске, работе с химическими веществами, у технологических ванн, печей, станков, дробильного и другого оборудования.
Для предприятия важно не только наличие местного отсоса, но и его фактическая работа. После монтажа, реконструкции или изменения технологического процесса может потребоваться проверить скорость движения и расход удаляемого воздуха. Для этого проводят аэродинамические испытания систем вентиляции непосредственно на объекте.
Если вытяжка предназначена для удаления химических веществ, пыли или аэрозолей, технический контроль вентиляционной системы целесообразно сопоставлять с результатом в рабочей зоне. Работоспособный вентилятор ещё не означает автоматически, что концентрация загрязняющего вещества возле работника находится на требуемом уровне.
Что такое местная вытяжная вентиляция
Местная вытяжная вентиляция — это система, которая захватывает загрязнённый воздух максимально близко к месту образования вредных выделений и отводит его от рабочей зоны.
В отличие от общеобменной вентиляции она работает не со всем объёмом помещения, а с конкретным источником: сварочной дугой, станком, ванной, местом пересыпки материала, окрасочным постом, вытяжным шкафом или другим технологическим оборудованием.
Схематично система состоит из нескольких элементов:
местного отсоса или укрытия;
воздуховода;
вентилятора;
регулирующих устройств;
при необходимости — фильтра, циклона или другого устройства очистки;
точки удаления воздуха из системы.
Главный принцип заключается в локализации загрязнения. Чем раньше загрязнённый воздух захвачен, тем меньше вероятность его распространения через зону дыхания работника и по помещению.
Поэтому термины «местная вытяжка», «локальная вытяжка» и «локальная вытяжная вентиляция» часто используют для описания сходной задачи. В технической документации обычно важнее не название, а конструкция системы, источник загрязнения и обеспечиваемые параметры воздухоудаления.
Чем местная вытяжка отличается от общеобменной вентиляции
Местная и общеобменная вентиляция решают разные задачи и на производстве часто используются одновременно.
| Система | Основная задача |
|---|---|
| Местная вытяжная вентиляция | Захватить загрязнение непосредственно возле источника и не допустить его распространения |
| Общеобменная вентиляция | Обеспечить воздухообмен во всём помещении и удаление загрязнений, которые уже поступили в его объём |
Например, при сварке местный отсос может удалять сварочный аэрозоль возле поста, а общеобменная приточно-вытяжная система обеспечивает необходимый воздухообмен во всём цехе.
Увеличивать общеобменную вытяжку вместо организации эффективного местного отсоса не всегда рационально. Если загрязнение образуется в компактной зоне, выгоднее с точки зрения аэродинамики захватывать его непосредственно у источника, чем сначала позволять ему распространиться по помещению, а затем удалять значительно больший объём воздуха.
При этом вытяжка требует компенсации удаляемого воздуха. Поэтому при анализе системы оценивают не только вытяжной вентилятор, но и взаимодействие местной вытяжки с приточной и общеобменной вентиляцией здания.
Какие местные отсосы применяются на производстве
Конструкция местного отсоса выбирается исходя из характера технологического процесса и того, как распространяется загрязнение.
На предприятиях встречаются следующие решения.

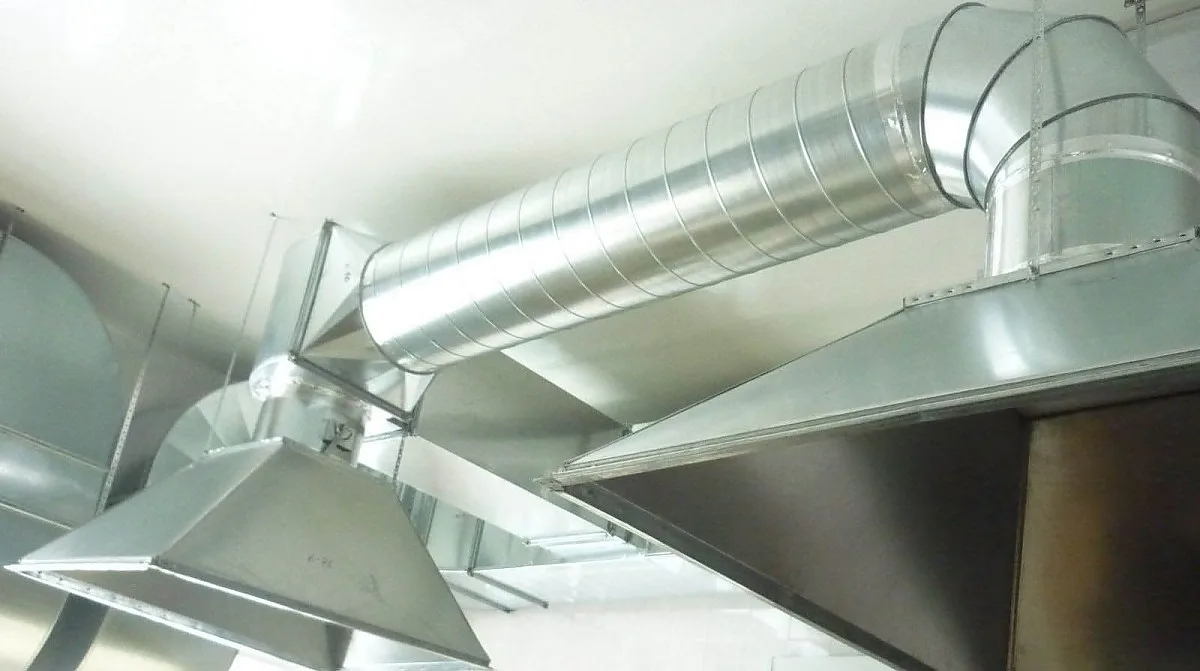

Вытяжные зонты
Зонт располагают над источником загрязнения и используют преимущественно там, где нагретый воздух, пары или другие выделения естественным образом движутся вверх.
При слишком большом расстоянии между источником и зонтом эффективность захвата снижается. На работу также влияют боковые воздушные потоки, движение людей, открытые ворота и приточная вентиляция.
Вытяжные шкафы
Источник загрязнения размещается внутри частично закрытого объёма, а воздух удаляется через вытяжную систему.
Такая конструкция позволяет лучше локализовать загрязнение по сравнению с полностью открытым отсосом. Вытяжные шкафы применяются в лабораториях и технологических процессах, связанных с выделением паров, газов или аэрозолей.
Бортовые отсосы
Их применяют у открытых технологических ёмкостей и ванн, когда размещение вытяжного устройства непосредственно сверху невозможно или мешает процессу.
Воздух забирается вдоль края источника, препятствуя распространению выделений в рабочую зону.
Укрытия и кожухи
Оборудование или отдельный источник загрязнения частично либо полностью закрывают конструкцией, из которой воздух постоянно удаляется.
Такой способ особенно эффективен при пылеобразовании, механической обработке материалов, дроблении, пересыпке и других процессах, где возможно физически ограничить распространение загрязнений.
Поворотные и передвижные местные отсосы
Гибкий или шарнирный воздухоприёмник можно приблизить непосредственно к зоне выполнения операции.
Такие системы часто применяются на сварочных и ремонтных постах. Их эффективность существенно зависит от того, насколько правильно работник располагает приёмное устройство относительно источника.
Что такое локальная аспирация
Аспирация — один из вариантов локального удаления загрязнений, особенно характерный для процессов с образованием пыли и твёрдых частиц.
Аспирационные системы применяются:
при дроблении и измельчении;
пересыпке сыпучих материалов;
деревообработке;
шлифовании;
работе с цементом и минеральными материалами;
загрузке и разгрузке сырья;
на транспортёрах и перегрузочных узлах.
В такой системе важно не просто удалить воздух. Необходимо захватить частицы около места их образования, транспортировать загрязнённый поток по воздуховодам и, если это предусмотрено системой, отделить загрязняющие вещества в пылегазоочистном оборудовании.
Поэтому локальная аспирация и местная вытяжная вентиляция — связанные, но не полностью тождественные понятия. Аспирация обычно относится прежде всего к технологическому удалению пыли и аэрозолей.
Если в составе системы установлены циклоны, фильтры или другие аппараты очистки, отдельной задачей может стать определение эффективности газоочистной установки.
Где особенно нужна местная вытяжная система
Местная вытяжка наиболее полезна там, где источник загрязнения можно локализовать.
Типичные производственные участки:
сварочные посты;
пайка;
лазерная и плазменная резка;
шлифование металла;
деревообрабатывающие станки;
окрасочные и подготовительные участки;
работа с растворителями;
химические лаборатории;
гальванические и технологические ванны;
термические процессы;
дробилки и мельницы;
пересыпка порошков;
упаковка пылящих материалов;
смесители;
загрузочные узлы;
лабораторные вытяжные шкафы.
Конкретная необходимость местного отсоса зависит от технологии, состава выделяющихся веществ, количества загрязнения, продолжительности процесса, организации рабочего места и применимых к объекту санитарных и технологических требований.
Как рассчитывают местную вытяжную вентиляцию
Расчёт местной вытяжной вентиляции нужен для определения такого расхода воздуха и конструкции отсоса, при которых загрязнение будет устойчиво перемещаться в сторону вытяжного устройства, а не распространяться через рабочую зону.
Универсального значения расхода воздуха для всех местных вытяжек нет.
При расчёте учитывают:
тип источника;
размеры зоны выделения загрязнений;
температуру загрязнённого потока;
свойства газа, пара, аэрозоля или пыли;
конструкцию отсоса;
расстояние от источника до приёмного отверстия;
необходимую скорость захвата;
движение окружающего воздуха;
сопротивление воздуховодов;
фильтры и другое оборудование;
производительность вентилятора;
взаимодействие вытяжки с приточной системой.
Поэтому простой принцип «поставить более мощный вентилятор» не заменяет расчёт. Избыточный расход может увеличить шум, энергопотребление и дисбаланс вентиляции, при этом не устранив ошибку в расположении отсоса.
И наоборот: даже правильно рассчитанная система после монтажа должна обеспечивать необходимые параметры в реальной конфигурации воздуховодов.
Почему расчёт и фактические измерения вентиляции — разные вещи
Расчёт показывает, как система должна работать, а инструментальные измерения — как она работает фактически.
Различия могут возникать из-за:
сопротивления сети;
загрязнённых фильтров;
закрытых или неправильно отрегулированных заслонок;
утечек;
изменений воздуховодов;
состояния вентилятора;
неправильной балансировки;
подключения дополнительных местных отсосов;
изменения технологического оборудования.
При испытаниях вентиляционных систем могут определяться фактические скорость движения и расход воздуха на необходимых участках.
Это особенно важно после монтажа, ремонта или реконструкции системы: внешне работающая вытяжка может обеспечивать меньший расход, чем требуется для конкретного режима эксплуатации.
Как понять, что местная вытяжка работает недостаточно эффективно
Первый признак проблемы — загрязнение перестаёт устойчиво уходить в сторону отсоса.
На практике предприятие может заметить:
дым или аэрозоль уходит от вытяжки;
пыль распространяется вокруг оборудования;
после включения нескольких отсосов эффективность отдельных точек снижается;
появились запахи в соседних помещениях;
загрязнение оседает на поверхностях;
значительно изменился шум вентилятора;
вытяжка стала работать слабее после установки нового фильтра;
на рабочих местах обнаруживаются повышенные концентрации веществ;
после изменения технологии прежняя система перестала справляться;
фактический расход воздуха отличается от проектного.
Визуальная оценка полезна для первичной диагностики, но она не заменяет инструментальный контроль.
Как проверяется эффективность местной вытяжной вентиляции
Проверка начинается с определения задачи: нужно установить расход воздуха, найти нарушение в сети, подтвердить параметры после монтажа или выяснить, обеспечивает ли вытяжка требуемые условия в рабочей зоне.
Обычно последовательность выглядит так:
Определяют вентиляционную систему и подключённые местные отсосы.
Уточняют режим работы оборудования.
Выбирают участки сети и точки измерения.
Проводят инструментальные измерения.
Определяют фактические параметры воздушного потока.
Сопоставляют результаты с проектными или требуемыми для конкретной задачи параметрами.
Фиксируют результаты в протоколах и технической документации.
При необходимости определяют участки, требующие регулировки или дополнительного обследования.
Если изменяется положение заслонок или количество одновременно работающих отсосов, распределение воздуха по сети также может измениться. Поэтому измерения желательно проводить в режиме, характерном для реальной эксплуатации.
Достаточно ли проверить только расход воздуха
Не всегда. Аэродинамические параметры вентиляции показывают состояние инженерной системы, но конечная санитарная задача заключается в контроле условий в рабочей зоне.
Например, вытяжка может обеспечивать определённый расход воздуха, но при неправильном расположении отсоса часть сварочного аэрозоля всё равно проходит через зону дыхания работника.
Поэтому при процессах с выделением химических веществ, газов, паров, сварочного аэрозоля или пыли может потребоваться измерение химических факторов производственной среды.
Такой контроль позволяет ответить уже на другой вопрос: какое содержание конкретных веществ фактически определяется в воздухе рабочего места.
Связка двух видов контроля особенно информативна:
испытания вентиляции → показывают работу системы;
анализ воздуха рабочей зоны → показывает результат для производственной среды.
Когда местную вытяжку нужно проверять повторно
Контроль особенно обоснован после изменений, способных повлиять на аэродинамику системы.
К ним относятся:
установка нового оборудования;
перенос рабочего поста;
подключение дополнительного отсоса;
изменение диаметра или трассы воздуховода;
замена вентилятора;
установка нового фильтра;
ремонт системы;
изменение производительности технологической линии;
реконструкция помещения;
появление жалоб работников;
выявление загрязнений воздуха рабочей зоны.
Аэродинамическое сопротивление системы после реконструкции может измениться, поэтому данные, полученные для прежней конфигурации, не всегда характеризуют её новое состояние.
Как местная вентиляция связана с производственным контролем
Местная вытяжка является инженерным средством управления производственной средой, а лабораторный контроль позволяет проверить фактический результат её работы.
При составлении или актуализации программы производственного контроля учитывают факторы, характерные для конкретных технологических операций и рабочих мест.
Если технологический процесс сопровождается:
выделением химических веществ;
образованием пыли;
сварочным аэрозолем;
газами или парами;
повышенным тепловыделением,
перечень исследований формируют с учётом этих источников и особенностей используемой вентиляции.
При изменении технологии перечень факторов также целесообразно пересматривать.
Нужно ли контролировать воздух, который местная вытяжка выбрасывает наружу
Рабочая зона и выброс в атмосферу — разные объекты контроля.
Местная вытяжка сначала решает производственную задачу: захватывает загрязнение у источника. Далее загрязнённый воздух может поступать на очистку и удаляться через вентиляционный выброс.
Если вентиляционный выход относится к источникам выбросов загрязняющих веществ предприятия, вопросы его экологического учёта и контроля рассматриваются отдельно от оценки воздуха рабочего места. Для таких задач применяются измерения выбросов в атмосферу.
Нельзя автоматически считать, что удовлетворительные показатели рабочей зоны означают такие же результаты по выбросам, и наоборот. Это разные точки контроля и разные задачи.
Возвращение удалённого воздуха обратно в помещение после очистки также нельзя считать универсальным решением. Возможность рециркуляции определяется характеристиками загрязняющих веществ, технологией, проектными решениями и требованиями, применимыми к конкретному объекту.
Какие ошибки допускают при устройстве местной вытяжки
Отсос расположен слишком далеко
С увеличением расстояния до открытого воздухоприёмника способность локализовать загрязнение обычно быстро уменьшается. Поэтому положение отсоса имеет не меньшее значение, чем производительность вентилятора.
Воздушный поток проходит через работника
Если загрязнение сначала проходит через зону дыхания, а только затем попадает в вытяжку, сама схема удаления организована неудачно.
Не учитывается приточный воздух
Сильные боковые потоки от воздухораспределителей, ворот, окон или технологического оборудования могут отклонять загрязнение от отсоса.
К одной сети подключают дополнительные посты без проверки
После изменения конфигурации расход воздуха перераспределяется между ответвлениями. Старые значения для отдельных местных отсосов могут перестать обеспечиваться.
Ориентируются только на работу вентилятора
Шум и вращение вентилятора подтверждают, что двигатель включён, но не показывают фактический расход воздуха непосредственно у рабочего поста.
Не проверяют фильтры и сопротивление системы
По мере загрязнения элементов очистки аэродинамическое сопротивление может расти и режим работы системы изменяется.
Не связывают вытяжку с результатами воздуха рабочей зоны
Инженерная система должна оцениваться не только сама по себе, но и с позиции той задачи, для которой она установлена.
Местная приточно-вытяжная вентиляция — это то же самое?
Не совсем.
Местная вытяжная вентиляция удаляет воздух около источника загрязнения. Местная приточная система, напротив, подаёт воздух в определённую зону.
В некоторых технологических решениях они работают совместно: организованный приток формирует необходимое направление воздушного движения, а вытяжка принимает загрязнённый поток.
Однако увеличение притока без учёта вытяжки может нарушить захват загрязнения. Поэтому местные приточные и вытяжные устройства рассматривают как части общей аэродинамической системы помещения.
Что получает предприятие после испытаний вентиляции
Результат инструментального контроля позволяет перейти от субъективного «вытяжка работает» к измеряемым параметрам.
В зависимости от поставленной задачи предприятие получает:
результаты измерений;
протоколы аэродинамических испытаний;
данные о скорости и расходе воздуха;
информацию для оценки отдельных участков вентиляционной сети;
основу для регулировки и балансировки;
данные для оформления или актуализации технической документации;
возможность сопоставить фактические показатели с проектными значениями.
Если задача связана не только с самой вентиляцией, дополнительно проверяют загрязняющие вещества в рабочей зоне или другие факторы производственной среды.
Что подготовить перед обращением в лабораторию
Чтобы определить объём работ, полезно заранее собрать:
адрес объекта;
назначение помещения;
перечень вентиляционных систем;
номера или обозначения систем, если они имеются;
схему воздуховодов;
количество местных отсосов;
сведения о вентиляторах;
технологическое оборудование, от которого удаляется воздух;
режим работы оборудования;
предыдущие протоколы и паспорта вентиляции;
проектные расходы воздуха, если они известны;
информацию о недавней реконструкции;
описание проблемы, если испытание проводится из-за неудовлетворительной работы системы.
Если одновременно необходимо оценить химические вещества или пыль, следует указать применяемое сырьё, материалы и технологические операции.
Когда предприятию стоит проверить местную вытяжную вентиляцию
Проверка особенно полезна после монтажа или реконструкции, при подключении новых рабочих постов, снижении тяги, изменении технологии, распространении пыли или аэрозоля по помещению и при необходимости подтвердить фактические параметры работы системы.
Для производственного предприятия оптимальная последовательность — определить источник загрязнения, проверить местный отсос и параметры вентиляционной сети, а затем при необходимости подтвердить состояние воздуха рабочей зоны лабораторными исследованиями.
ООО «Лабораторные измерения и охрана труда» проводит аэродинамические испытания вентиляционных систем и лабораторные измерения факторов производственной среды на предприятиях Беларуси. Для определения объёма работ достаточно предоставить информацию о помещении, вентиляционной системе, местных отсосах и технологическом оборудовании — специалисты помогут определить точки контроля и необходимые виды измерений.
Частые вопросы о местной вытяжной вентиляции
Что эффективнее — местная или общеобменная вытяжка?
Они предназначены для разных задач. Если загрязнение образуется в конкретной точке, местный отсос позволяет захватывать его непосредственно у источника. Общеобменная система отвечает за воздухообмен помещения в целом. На производстве эти решения часто применяются совместно.
Как проверить, достаточно ли тянет местная вытяжка?
Ориентироваться только на ощущение тяги нельзя. Проверяют фактические параметры воздушного потока и расход удаляемого воздуха. Если важно оценить санитарный результат, дополнительно исследуют воздух рабочей зоны.
Нужно ли испытывать вентиляцию после установки нового станка?
Если станок подключили к существующей вытяжной сети или изменилась её конфигурация, фактическое распределение воздуха может измениться. В такой ситуации инструментальная проверка позволяет определить параметры системы уже в новой конфигурации.
Можно ли использовать старый протокол после реконструкции вентиляции?
Если изменились вентилятор, воздуховоды, фильтры, количество отсосов или схема системы, прежние значения могут уже не характеризовать фактический режим. Необходимость повторных испытаний определяют с учётом характера выполненных изменений и цели документа.
Чем аспирация отличается от местной вытяжной вентиляции?
Аспирацией обычно называют системы, предназначенные прежде всего для локального удаления пыли и аэрозольных частиц от технологического оборудования. Это частный производственный вариант организации местного удаления загрязнений. Термин «местная вытяжная вентиляция» шире и применяется также для газов, паров, дыма, тепла и других выделений.
Нужно ли вместе с вентиляцией измерять воздух рабочей зоны?
Не во всех случаях. Но если задача вытяжки заключается в удалении вредных химических веществ, пыли или аэрозолей, анализ воздуха позволяет проверить конечный результат для рабочего места. Перечень показателей выбирают исходя из технологии, сырья и конкретных источников загрязнения.
